Gamme 570

Principe de fonctionnement

• 4 voies série synchrones, asynchrones ou asynchrones synchronisées

• Gestion des protocoles déportée dans la carte (firmware MCXMultiprotocole)

• Les ports série de la carte sont vus par l’applicatif PC comme des ports COM natifs : utilisation des API Win32 (sous Windows) ou interface fichier (sous Linux) pour les piloter.

Interfaces d’entrée / sortie

› 4 ports série synchrones/ asynchrones/ asynchrones synchronisés

Interfaces électriques (V10, V11, V28) :

• V35, RS232, RS422, RS485, V24, V36, X21, RS449, EIA530
• Configurables par soft voie par voie

Signaux disponibles :

• TxD, RxD, TxCin, TxCout, RxC, RTS, CTS, DSR, DTR, DCD, RI, Gnd, PGnd
• A, B, C, D, E, F, H, J, P et S, R et T, U et W, V et X, Y et AA (en V35)

Débits supportés (1) :

• en asynchrone : jusqu’à 521 KBds
• en synchrone : jusqu’à 4 MBds (nous consulter pour des vitesses supérieures)

Horloges émission et réception :

• Internes, externes, encodées dans les données
• Configurables par soft voie par voie

Plate-forme hardware

• Processeur x86 100MHz dédié au traitement des données et à l’exécution du firmware embarqué
• Co-processeur synchrone dédié à l’acquisition et à l’émission des données (HD64570-16 avec « Timers » et canaux DMA intégrés)
• 8 Mo de RAM (option 16 Mo)

Firmware embarqué MCX-Multiprotocole

Général

• Réside en dur dans la carte (firmware flashé)
• Téléchargeable/ mise à jour via le bus PCI
• « Customisable » sur demande client

Protocoles inclus en standard

• Asynchrone
• Asynchrone synchronisé (isochrone)
• HDLC enveloppe de trame, HDLC asynchrone (ISO/IEC 13239), HDLC ABM/LAPB, HDLC NRM/SDLC, X25 (2)
• BSC, MONOSYNC, BISYNC

Fonctionnalités intégrées en standard

• Codage des bits : FM0, FM1, NRZ, NRZI, Manchester
• CRC supportés : CRC-CCITT, CRC16, CRC32 ou sans
• Programmation individuelle des voies, par soft
• Génération d’erreur

Sur demande spécifique client

• Datation de trame
• Gestion de trigger (ex. synchronisation externe de la carte)
• Traitement de l’information : analyse de trames, exécution d’opérations de traitement sur les données reçues ou émises, gestion automatique de réponses déterministes, émission de trames cycliques, détection/génération d’erreurs, exécution de scénarii de tests pré-chargés dans la carte …
• Implémentation de protocoles clients sur cahier des charges

(1) Informations communiquées à titre indicatif. Les débits sont directement liés au format des trames. Nous consulter pour plus de précision.
(2) Nous consulter pour une utilisation de la carte en mode X25.

Système d’exploitation

Windows (nous consulter pour les versions supportées)
Linux (nous consulter pour les versions de Kernel disponibles)

Connectique

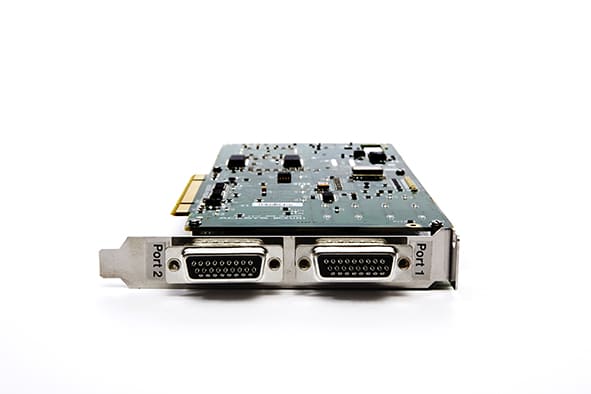

2 x SuB D26 en face arrière pour modèle 2 voies

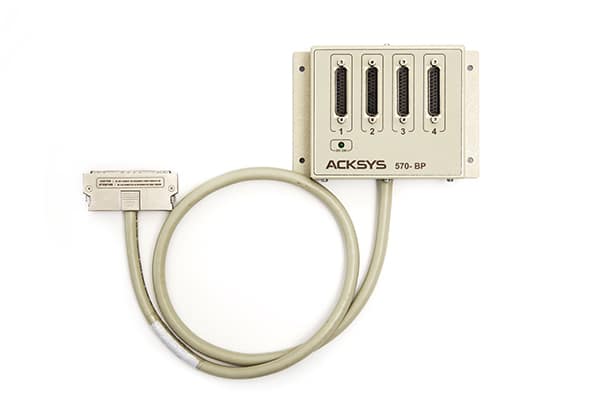

4 x SuB D25 sur boitier externe métallique pour modèle 4 voies

Exploitation de la carte

Via applicatif de prise en main MCX-STARTER (pour environnements Windows 2000, XP et VISTA)
Via applicatif client associé au driver ACKSYS (s’appuie sur les API standard de l’OS Windows ou Linux)

Testabilité

Autotest embarqué dans la carte
Test fonctionnel

Format

Carte PCI 32 bits 33 MHz, 5V et 3,3V

Environnement et normes

Fonctionnement de – 5°C à +65°C, stockage de -25°C à +80°C, humidité relative : 0 à 95% RH sans condensation
Cartes conformes aux directives CE 89/336/CEE et 73/23/CEE (EN60950, EN55024, EN55022)

Dimensions

215 mm (L) x 115 mm (H)

Garantie

5 ans

Modèles PCI

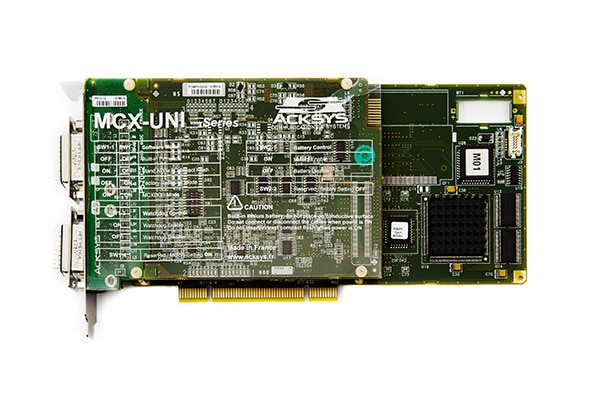

MCXUNI/570-2

2 voies synchrones/asynchrones haute vitesse multi-protocoles (bus PCI 3.3 et 5VDC)

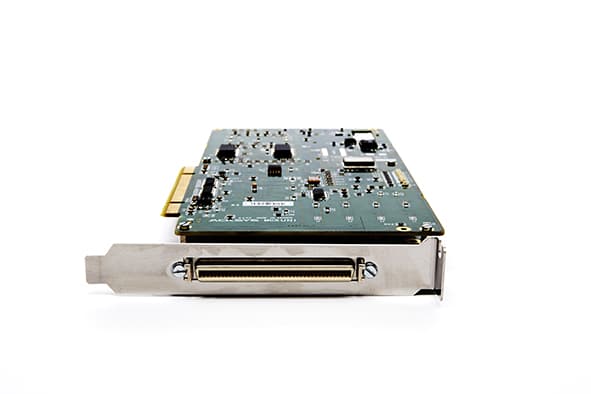

MCXUNI/570-4

4 voies synchrones/asynchrones haute vitesse multi-protocoles (bus PCI 3.3 et 5VDC)

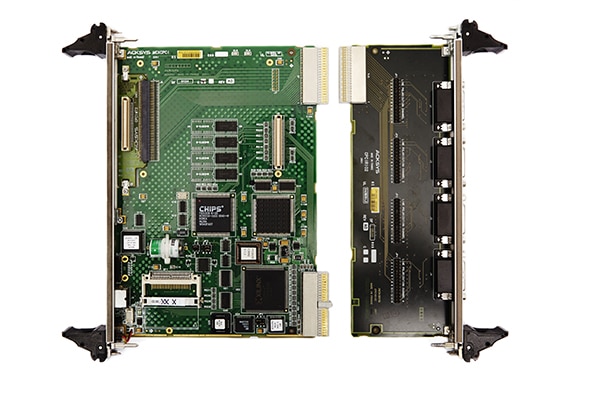

Modèles Compact PCI

MCXCPCI/570-2

2 voies synchrones/asynchrones haute vitesse multi-protocoles

MCXCPCI/570-2-R

2 voies synchrones/asynchrones haute vitesse multi-protocoles, module Rear I/O

MCXCPCI/570-4

4 voies synchrones/asynchrones haute vitesse multi-protocoles

MCXCPCI/570-4-R

4 voies synchrones/asynchrones haute vitesse multi-protocoles, module Rear I/O
