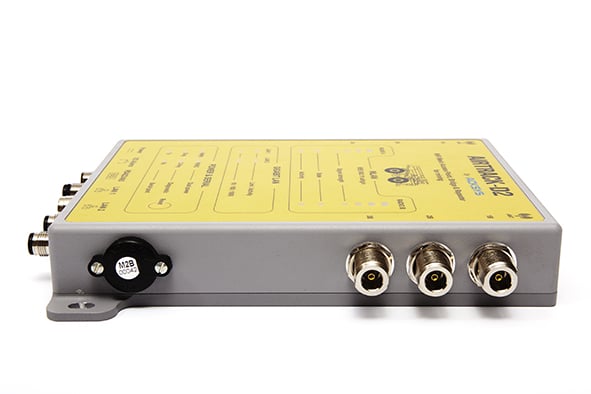

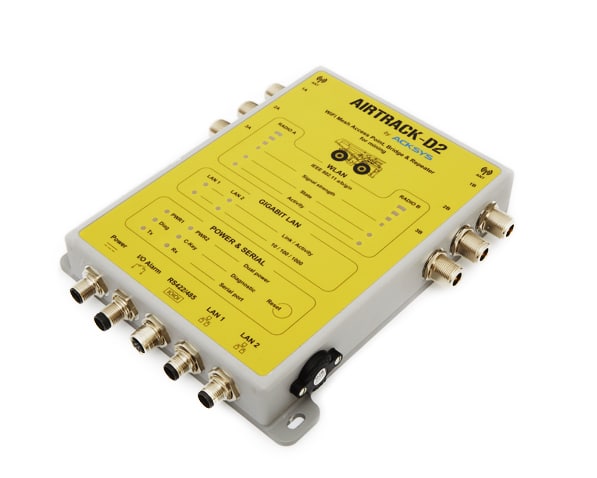

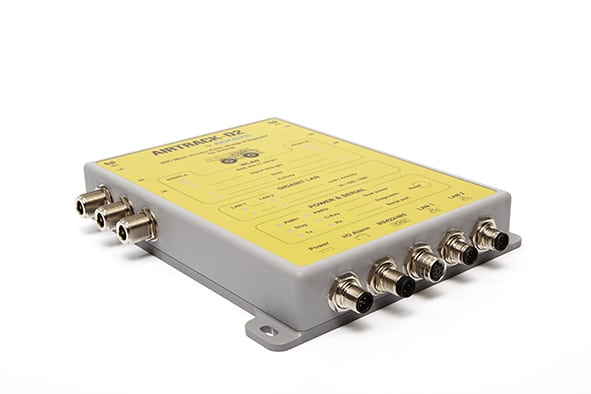

AIRTRACK-D2

Interface Ethernet

2 ports Gigabit avec auto-négociation 10/100/1000 et auto MDI/MDIX, connecteurs étanches Ultra-Lock M12 (CAT-6A)

Interface série

1 port série isolé RS422/485 (connecteur M12 ultra-lock étanche) pour paramétrer le produit ou pour raccorder au réseau WiFi un équipement série (implémentation de protocole sur demande)

Interface WiFi

Double radio WiFi IEEE 802.11a/b/g/n MIMO 3T3R (2.4 / 5 / 5.4 GHz), système double radio avec redondance

Débits radio

Jusqu’à 2 x 300 Mbps

Canaux radio

2.4 GHz (802.11b/g/n): 14 canaux / 5 GHz (801.11a/h/n): 24 canaux

Puissance émise

Émetteur +20dBm (TPC), +26 dBm avec l’option WLn-RF400MW

Sensibilité en réception

-92 dBm en réception en 802.11a/g/n et -95dBm en réception en 802.11b

Antennes

Jusqu’à 6 antennes MIMO 2.4/5 GHz (antennes non fournies), connecteurs type N, protection contre la foudre en option

Types de modulation

OFDM: BPSK, QPSK, 16QAM, 64QAM / DSSS: DBPSK, DQPSK, CCK

Sécurité

64/128 bits WEP, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS Supplicant & authenticator), filtrage des adresses MAC, possibilité d’inhiber le broadcast du SSID

Fonctions principales

Point d’accès pour créer une infrastructure réseau WiFi, Bridge pour connecter les équipements Ethernet à ce réseau WiFi, répéteur haut débit, réseau maillé MESH statique ou dynamique (IEEE 802.11s), support des modes infrastructure

et AD-HOC, routeur client, WMM QoS, modes multicast and IGMP-Snooping supportés, les deux radios peuvent être utilsées pour créer un lien redondant, fast roaming <30 ms même en mode multi canaux

Administration

Serveur Web intégré pour une configuration aisée à partir de n’importe quel navigateur Internet (Internet Explorer, Netscape, Mozzila…), agent SNMP ou logiciel ACKSYS NDM pour une administration centralisée, port série, Telnet/SSH, CLI, C-Key (clé de sauvegarde/restauration de la configuration)

Systèmes d’exploitation

Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP

Leds de signalisation

Signalisation de l’état du produit, de la qualité du lien radio, de l’activité réseau (LAN et WiFi), du lien 10/100/1000, de l’activité du port série (TXD & RXD), alimentation principale et auxiliaire du produit, de la présence de la C-Key, diagnostique produit

Alarme

Sortie relais pour prévenir d’un défaut d’alimentation, d’une coupure du lien radio, de l’expiration du Watchdog, d’une surchauffe ou pilotée par SNMP, relais électronique 1 FORM A, 170VDC 0.1A (connecteur M12 Ultra-Lock® étanche)

Entrée

1 entrée isolée (connecteur M12 Ultra-Lock® étanche)

Alimentation

Double entrée d’alimentation isolée + 9 à 72 VDC, PoE+ (IEEE802.3at type 2) ou isolée 24 VDC

Consommation

16W typique (21W maximum avec 2 cartes radio forte puissance)

Dimensions et poids

Boîtier en fonte d’aluminium résistant aux chocs et vibrations, (L: 257 x l: 200 x h: 37mm), 1630g

Standards

EN 301489-17 & EN 61000-6-2 (CEM), IP66, EN61373 (chocs & vibrations)

Environnement

Fonctionnement de -25°C à +70°C ou étendue de -40°C à +75°C, stockage : -40°C à +85°C
Résistance chauffante optionnelle pour fonctionnement à -55°C (nécessite une alimentation additionnelle 24VDC 15W)

AIRTRACK-D2 [Hx]

Point d’accès, client, répéteur et point Mesh WiFi IEEE 802.11a/b/g/n pour applications minières, double entrée d’alimentation +9VDC à +72VDC, POE IEEE 802.3at, 1 jeu de 2 câbles de 2 mètres inclus (Ethernet & alimentation), IP66

AIRTRACK-D2/24 [Hx]

Modèle avec entrée d’alimentation isolée +9VDC to +36VDC (24VDC nominal), l’alimentation POE n’est pas disponible

WLg-ANT-LSP-N

Protection contre les résidus de foudre 5 KA (0-6 GHz

WLn-PTC

Résistance chauffante pour fonctionnement et démarrage à -55°C

PWS-24-UNI-M12

Alimentation externe 110-240VAC <> 24VDC 25W

Hx signifie forte puissance (400mW) et température étendue -40°C à +75°C
