Routeur industriel avec interfaces cellulaire (2G/3G/4G)+WiFi (802.11n)
Modes Point d’accès, Mesh, Client WiFi
2 ports Ethernet, alimentation étendue (7 à 48 VDC), PoE

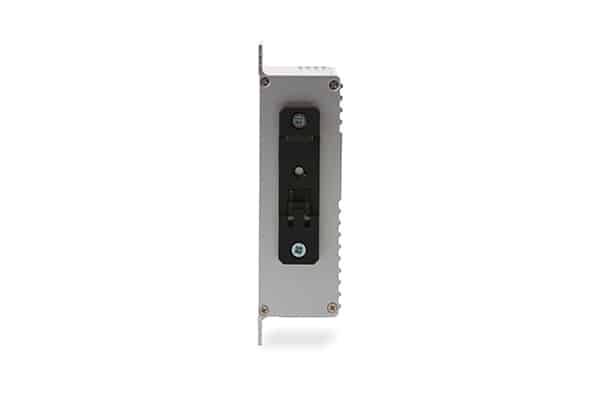

Boitier compact, fixation murale ou rail Din
Gestion centralisée des configurations et de l’administration

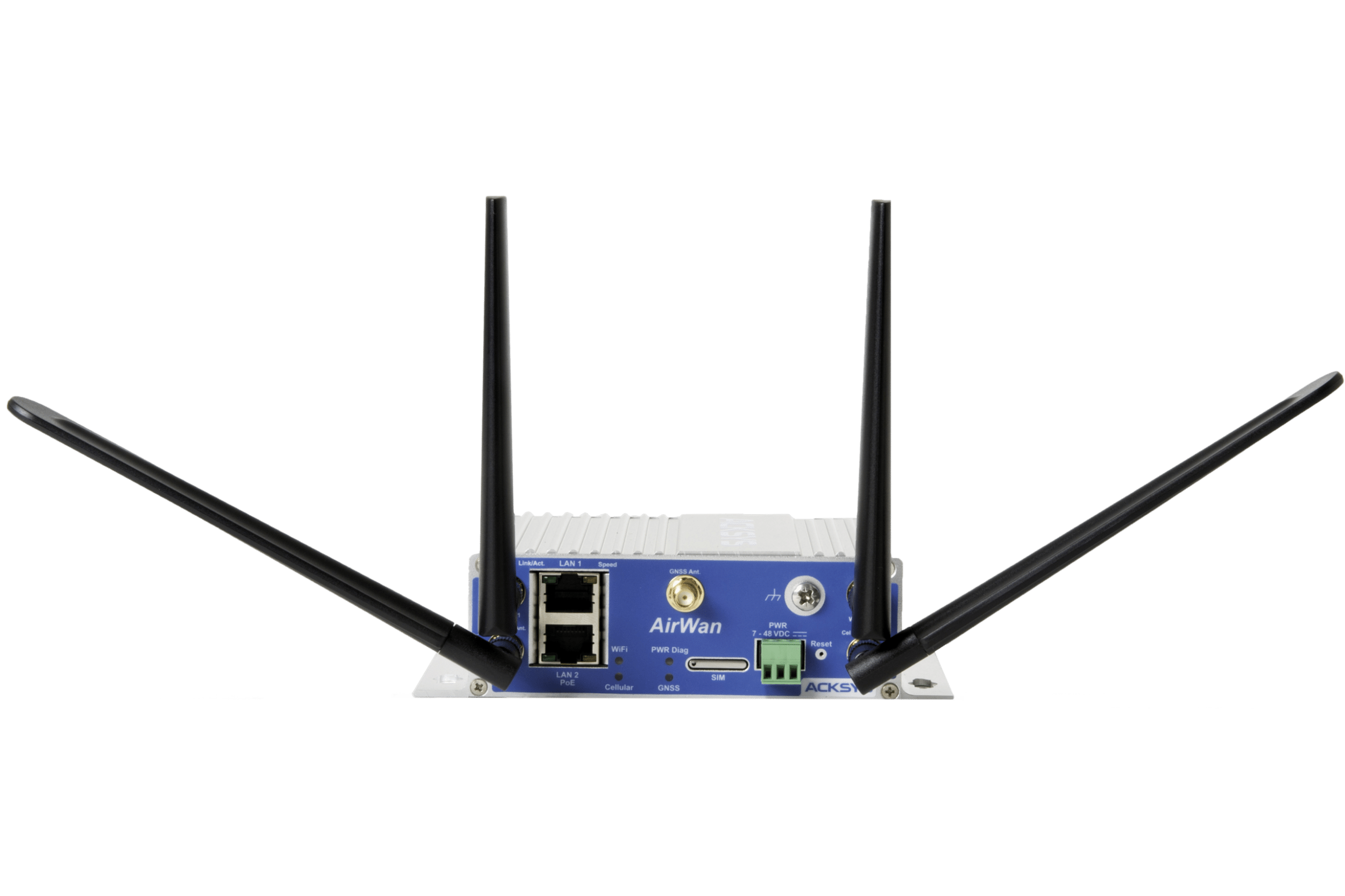

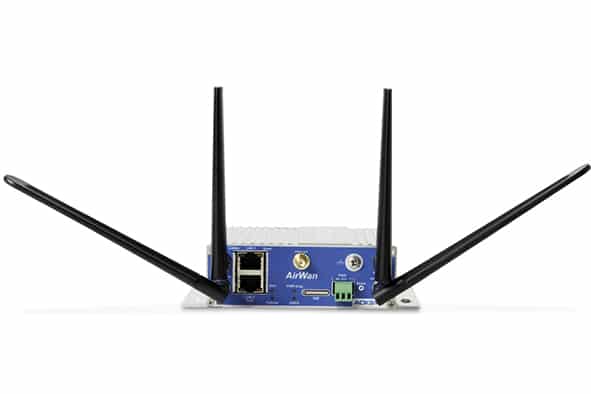

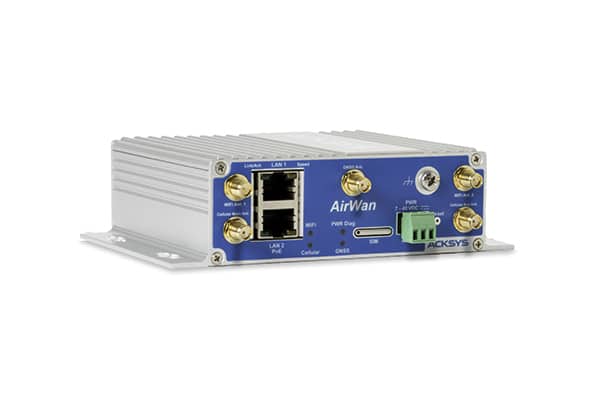

AirWan est un routeur « accessible » équipé d’interfaces cellulaire (2G/3G/4G LTE), WiFi bi-bande(2,4 /5 GHz) et GNSS (GPS, Galileo, GLONASS, Beidou), et de 2 ports Fast et Giga-Ethernet. Il est conçu pour les applications industrielles (industrie 4.0) et de mobilité (bus, véhicules…).
M2M et IIoT : Passerelle sans fil WiFi & 4G/LTE, AirWan permet un accès distant à tous vos équipements industriels (maintenance, pilotage d’applications non critiques, surveillance de processus…) et l’envoi de données terrain vers le cloud (données issues de capteurs, remontée d’E/S déportées, capture d’images/vidéos…). Sa fonctionnalité « Fast Roaming » (<30ms) combinée à sa capacité de basculement automatique entre WiFi et 4G/LTE lui permettent d’assurer une parfaite continuité de fonctionnement et le rendent ainsi idéal pour tout type d’application mobile. Mobilité : AirWan est doté de technologies sans fil haut débit pour la transmission de données enprovenance ou à destination des véhicules. Pour les bus, il permet de mutualiser tous les flux de données (SAEIV, billettique, vidéosurveillance…) sur un unique routeur. Ses capacités de roaming WiFi (< 30 ms) garantissent une transmission continue des données au dépôt. Ses capacités de basculement automatique entre WiFi et 4G/LTE assurent une continuité de service lorsque ceux-ci partent en opération. Les véhicules peuvent être localisés grâce à la fonction GNSS. AirWan est un routeur robuste (résistance aux chocs/ vibrations), il bénéficie du marquage E (E-Mark ECE R10) et ne nécessite pas d’opération de maintenance. L’administration des produits : se fait directement depuis un navigateur Web ou depuis WaveManager, logiciel d’administration centralisée proposé par ACKSYS. Ses fonctionnalités de routage et filtrage avancées facilitent le déploiement d’importantes flottes de véhicules.| Interface Ethernet | 1 port Gigabit Ethernet 10/100/1000 et 1 port Fast Ethernet 10/100 avec autonégociation, Base TX, auto MDI/MDIX cross-over, interface Ethernet RJ45 | ||||||||
| Interfaces Cellulaires + Navigation | 1 radio LTE catégorie 4, 3GPP E-UTRA version 11, MIMO DL avec diversité Rx Simple SIM LTE, UMTS/HSPA+, GSM/GPRS/EDGE (monde) GNSS Multi-constellation (GPS, Galileo, GLONASS, Beidou). Nécessite une antenne active. | ||||||||
| Débits radio Cellulaire | 150 Mbps ↓ & 50 Mbps ↑ (débit radio maximal) | ||||||||
| Fréquences de fonctionnement Cellulaire | FDD LTE: B1/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 TDD LTE: B38/B39/B40/B41 WCDMA: B1/B2/B4/B5/B6/B8/B19 GSM: B2/B3/B5/B8 | ||||||||
| Interface WiFi | 802.11n (MIMO 2T2R), 300 Mbps, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity) | ||||||||
| Débits radio WiFi | 802.11a: 6, 9, 12, 18, 24, 36, 48 et 54 Mbps 802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 et 54 Mbps 802.11n: MCS0-7, 2 flux (6.5 à 300 Mbps) | ||||||||
| Fréquences de fonctionnement WiFi | ISM : 2.4-2.483 GHz (jusqu’à 14 canaux) UNII : 5.15-5.25 GHz (jusqu’à 4 canaux) UNII-2 : 5.25-5.35 GHz (jusqu’à 4 canaux) UNII-2 ext : 5.470-5.725 GHz (jusqu’à 11 canaux) UNII-3 : 5.725-5.825 GHz (jusqu’à 4 canaux) Supporte DFS et TPC | ||||||||
| Puissance émise | WiFi : 2.4 GHz : jusqu’à 23.5 dBm / 5 GHz : jusqu’à 21 dBm LTE / 4G : GSM : jusqu’à 33 dBm | ||||||||
| Sensibilité max. | WiFi : 2.4 GHz : -94 dBm / 5 GHz : -96 dBm LTE WCDMA B5/B8 : -110.5 dBm | ||||||||
| Connecteurs radio | WiFi : 2 x RP-SMA LTE : 2 x SMA (femelle) GNSS : 1 x SMA (femelle) | ||||||||
| Sécurité | Firewall, DoS, https, filtrage MAC, WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE), VPN (OpenVPN), SNMP V3, isolation des clients en mode AP, WIDS | ||||||||
| Modes WiFi | Point d’accès, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (moins de 30 ms), WMM QoS | ||||||||
| Réseau Ethernet | Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS | ||||||||
| Routage Ethernet | Multicast (PIM), redondance IP (VRRP), routes statiques, routeur NAT, routeur | ||||||||
| Administration | http, https, agent SNMP (V1, V2C, V3), logiciel d’administration WaveManager | ||||||||
| LEDs de signalisation | Radios : activité – statut | Ethernet : lien 10/100/1000 – activité | Alimentation : on-off | Diagnostique | ||||||||
| Alimentation |
|
||||||||
| Consommation | 9 W typique – 12 W maximum | ||||||||
| Dimensions & poids | Boitier compact L : 147 x l : 100 x h : 41 mm, poids sans accessoires : 382g | ||||||||
| Standards et certifications |
|
||||||||
| Environnement | IP40 Fonctionnement: -20°C à +60°C, HR: 0-99% | ||||||||
| Garantie | 5 ans |
| AirWan/17 | Routeur WiFi (802.11n) + 4G/LTE (Monde) + interface GNSS multi-constellation, 1 port Ethernet Gigabit et 1 port Fast Ethernet, livré avec 2 antennes WiFi (WL-ANT-2458/3-ORPS) et 2 antennes cellulaires (ANT727/2OSM) |
| Accessoires optionnels | PWS12-UNI-PH3: Bloc alimentation AC (110V / 220V) vers +12VDC avec câble terminé par un connecteur Phoenix 3 points WL-FIX-RD2: Kit de fixation rail Din |
| Firmware | Version | Télécharger |
|---|---|---|
| Package de mise à jour du firmware WaveOS, release notes Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour |
4.28.1.1 vx241004 |
BINHASH |
| MIB (SNMP) |
3.24.0.1 vx241004 |
|
| WaveOS: Manuel utilisateur |
– |
 |
| Package de mise à jour des firmwares des cartes 4G |
6.3 vx181025 |
|
| Version | Télécharger | |
|---|---|---|
|
WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS, plateformes Windows et Linux |
3.6.4.1 vx241105 |
|
| Catalogue complémentaire (ressources graphiques) : téléchargement requis |
1.6.0.1 vx240131 |
|
| Manuel utilisateur |
– |
|
