Passerelle série Rail-DIN mono-voie RS232/RS422/RS485 vers Ethernet TCP/IP
NOTE : Le produit COMETH-FIELD-RD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.

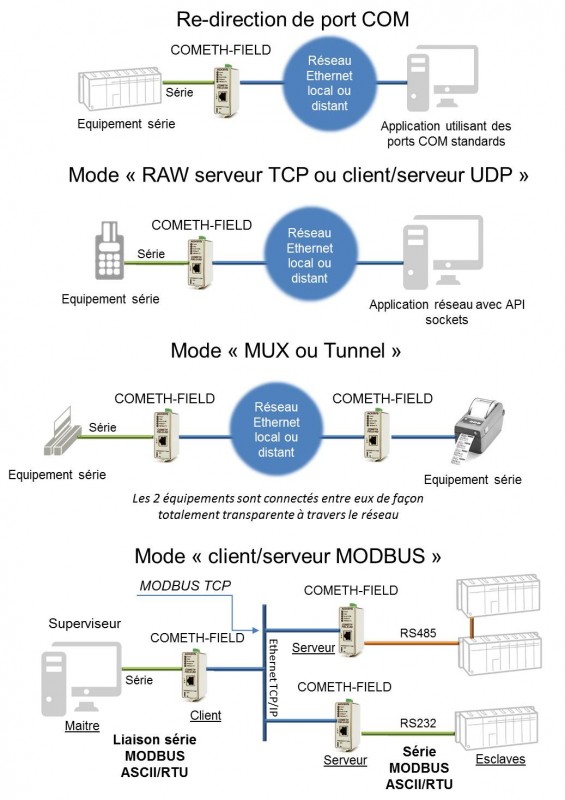

Les produits de la gamme COMETH permettent d’accéder à tout périphérique série depuis des stations Windows, Unix & Linux connecté à votre réseau Ethernet TCP/IP, de relier deux périphériques série distants au travers du réseau ou encore bien de réaliser une passerelle Ethernet / MODBUS.
Ces produits se distinguent par leur très petite dimension et leur haute intégration.
Le support de l’extension TELNET (RFC 2217), associé à un « re-directeur » de ports COM permet aux équipements série distants d’être directement utilisés par les applications Windows & Linux adressant des ports série standards.
Les COMETH combinent la souplesse et la puissance du protocole TCP/IP ainsi que l’universalité des réseaux Ethernet.
|
Liaison série |
Une voie série asynchrone, vitesse maximale de 230,4 Kbps 7 ou 8 bits par caractère, 1 ou 2 bits de stop, parité paire, impaire, mark, space ou aucune Contrôle de flux matériel (RTS/CTS) et/ou logiciel (XON/XOFF)
|
||
|

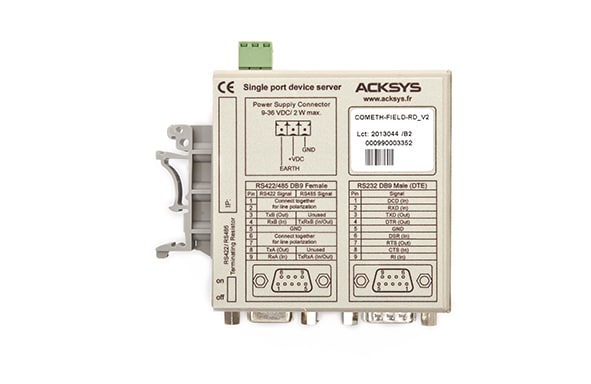

Signaux RS fournis |
RS232 : TxD, RTS, DTR (3 signaux Tx), RxD, CTS, DCD, DSR, RI (5 signaux Rx) RS422/485 : -Tx, +Tx, -Rx, +Rx. Les signaux +RX et –RX peuvent être polarisés (cavaliers)
|
||
|

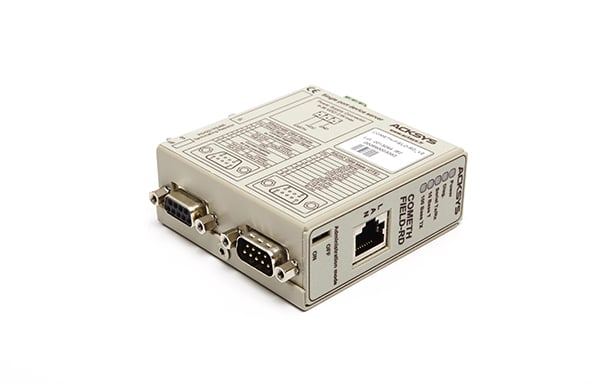

Connectique |
SUB D9 Mâle (RS232, DTE) et SUB D9 Femelle (RS422/485)
|
||
|
Protection |
Protection ESD 15Kv avec filtrage HF, conformité aux normes CE, isolation RS/Ethernet 1500 Veff
|
||
|
Réseau Ethernet |
Ethernet 10/100 « auto-sensing » et « auto MDI / MDIX cross-over »
|
||
|
Fonctions |
Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC2217, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII
|
||
|
Administration |
Depuis la ligne série ou depuis Ethernet (Telnet), « firmware » téléchargeable pour mise à jour simplifiée
|
||
|
Systèmes d’exploitation
|
Tout système compatible TCP/IP |
||
|

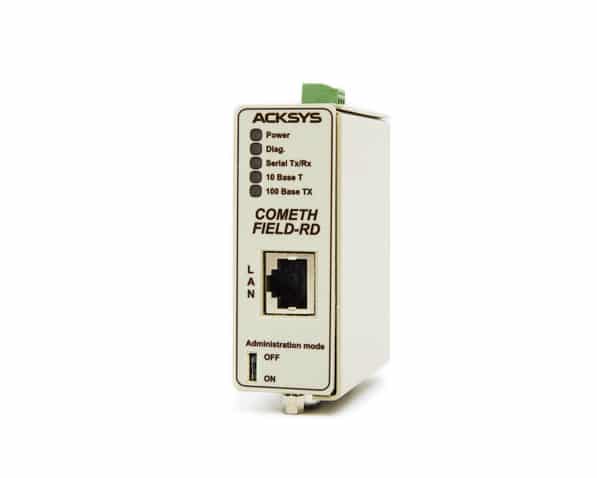

Signalisation |
1 LED power, 1 LED diag., 1 LED série et 2 leds LAN
|
||
|
Alimentation |
Alimentation externe +9VDC à +36VDC
|
||
|
Environnement |
Température de fonctionnement : -40°C à +80°C
|
||
|
Dimensions et poids |
L73 x l76 x h29 mm, 120 g
|
Fonctionne sous Windows 9x/me/NT/2K/XP et nécessite d’installer sur le PC un pilote appelé redirecteur de port COM (VIP).
Ce mode est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware ServerCom » et que ce dernier est configuré en mode TELNET RFC 2217 (TELNET RFC 2217 est un standard).
Il permet d’exploiter sans modification une application COM (Hyperterminal par exemple) conçue pour un port COM local, l’intégralité de l’API Windows est supportée. La configuration du port COM est réalisée par l’application elle même et pas nécessairement par le module d’administration.
Des redirecteurs de ports COM virtuels s’appuyant sur la RFC 2217 sont disponibles pour d’autres systèmes d’exploitation.
Ce mode fonctionne avec n’importe quel type de système d’exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware ServerCom » et que ce dernier est configuré en mode « RAW ».
Le COMETH-FIELD-RD est capable de répondre à une demande de connexion TCP sur un port TCP paramétrable (c’est donc un serveur).
L’application qui exploite le COMETH-FIELD-RD s’appuie sur l’API SOCKET et non sur l’API COM.
La configuration du port COM (vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH-FIELD-RD à l’aide du module d’administration.
Ce mode fonctionne avec n’importe quel type de système d’exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware TCP client ».
Le COMETH-FIELD-RD est capable d’ouvrir une connexion TCP sur un port TCP paramétrable vers un serveur dont l’adresse IP est fixé à l’aide du module d’administration.
L’origine de la connexion peut être : la mise sous tension du COMETH-FIELD-RD ou la montée du signal DSR.
L’application qui exploite le COMETH-FIELD-RD s’appuie sur l’API SOCKET et non sur l’API COM.
La configuration du port COM (vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH-FIELD-RD à l’aide du module d’administration.
Fonctionne sur n’importe quel système d’exploitation qui supporte TCP/IP et qui dispose d’un TELNET client, deux cas de figures :
Ce mode est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware ServerCom » et qu’il est configuré mode TELNET.
Il ne requiert aucun développement applicatif sur le PC, TELNET est l’application réseau !
Ce mode est supporté par tous les « firmwares » du COMETH-FIELD-RD.
Lorsque le COMETH-FIELD-RD reçoit une demande de connexion sur le port 23, il passe en mode administration et peut donc être configuré (vitesse, mode …).
Fonctionne sur n’importe quel système d’exploitation qui supporte TCP/IP.
En mode UDP, Il n’y pas comme avec TCP de notion de connexion/déconnexion et donc pas de notion Client/Serveur. UDP est un protocole de transport comme TCP plus rapide mais moins evolué.
Ce mode est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware TUNNEL » et qu’il est configuré en mode « RAW ».
L’application qui exploite le COMETH-FIELD-RD est une application qui s’appuie sur l’API Socket et non COM.
La configuration du port COM (Vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH-FIELD-RD à l’aide du module d’administration.
On peut donc réaliser avec ce mode une liaison point à point entre 2 ports série en s’appuyant sur IP mais sans transport de l’état des signaux de contrôle.
Il peut y avoir deux COMETH-FIELD-RD de chaque côté ou bien un COMETH-FIELD-RD et n’importe quel autre équipement supportant UDP.
Ce mode est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware TUNNEL » et que est dernier est configuré en mode TUNNELAPP.
L’application qui exploite le COMETH-FIELD-RD est une application qui s’appuie sur l’API Socket et non COM.
La configuration du port COM (Vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH-FIELD-RD à l’aide du module d’administration.
On peut réaliser avec ce mode réaliser une liaison point à point entre 2 ports série en s’appuyant sur IP et avec transport de l’état des signaux de contrôle.
Il ne peut y avoir que 2 COMETH-FIELD-RD de chaque coté car le protocole TUNNELAPP n’est pas un standard.
Ce mode est supporté par le COMETH-FIELD-RD lorsqu’il exécute le « firmware MODBUS/TCP ».
Conforme aux spécifications de MODBUS/TCP Client / Serveur, ce mode permet de relier des équipements série communiquant avec MODBUS/ASCII & MODBUS/RTU au réseau Ethernet TCP/IP.
Dans ce mode, le COMETH-FIELD-RD s’installe comme une passerelle entre le réseau Ethernet et les équipements série MODBUS ce qui simplifie considérablement l’extension d’une application traditionnelle MODBUS à MODBUS/TCP sur réseau Ethernet.
Le COMETH-FIELD-RD peut se comporter en maître ou esclave sur chaque côté (série ou Ethernet).
Ce mode permet également de connecter entre eux de façon transparente et au travers du réseau plusieurs équipements MODBUS série traditionnels.
COMETH-FIELD-RD avec MODBUS/TCP permet en outre l’intégration au sein d’un même réseau d’équipements série basés sur MODBUS/ASCII & MODBUS/RTU et d’équipements MODBUS/TCP.
