Point d’accès WiFi, bridge Ethernet 3 ports & répéteur WDS pour automates M340 et M580

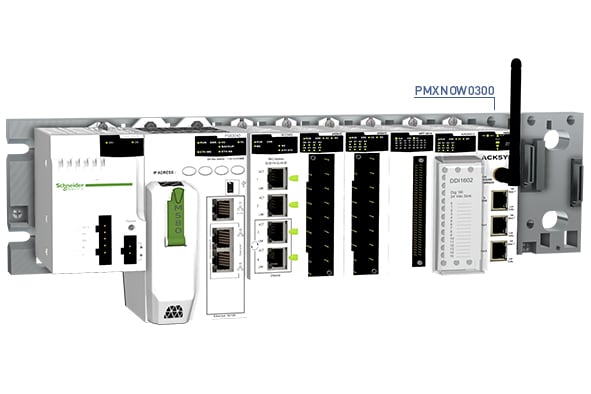

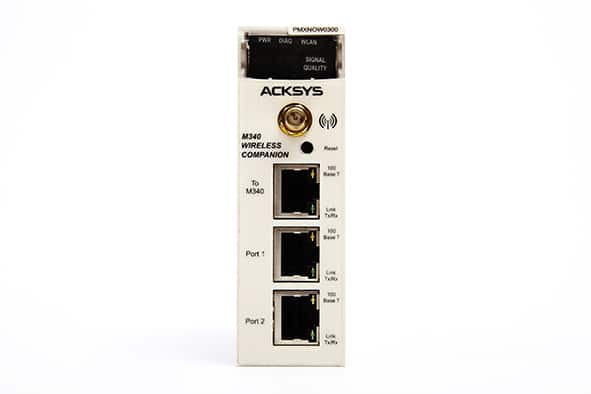

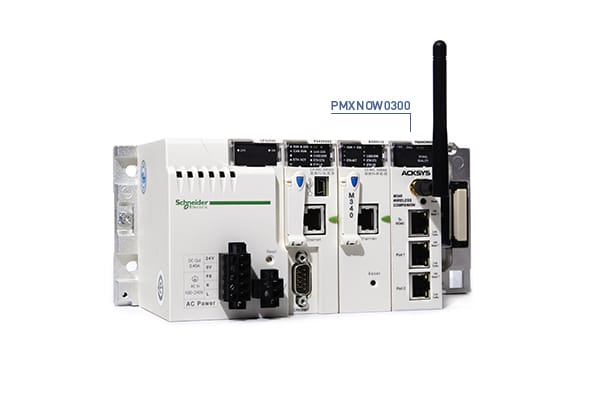

Le PMXNOW0300 est composé d’une liaison sans fil WLAN associée à un switch Ethernet 3 ports 10/100, il est conçu pour s’intégrer au châssis du M340/M580 et n’occupe qu’un seul slot.
Ce module permet ainsi d’ajouter au CPU du M340/M580 les fonctionnalités sans fil suivantes : point d’accès, pont Ethernet et répéteur WiFi, il supporte en outre les modes infrastructure et AD-HOC.
Le PMXNOW0300 s’appuie sur Ethernet et offre ainsi une compatibilité avec les protocoles industriels MODBUS/TCP et Ethernet/IP.
Grâce à son interface WEB intégrée, la configuration se fait très facilement à l’aide d’un navigateur Internet; il peut également est administré par SNMP et par le logiciel d’administration ACKSYS NDM.
|
Liaison Ethernet |
3 ports Ethernet 10/100 auto-détection, «plug & play» mode «auto MDI/MDIX cross-over», connexions sur connecteurs RJ45, un port est réservé à la connexion du CPU M340/M580 (Slave) ou au M340/M580 NOE (Master pour support du mode «distributed I/O» et «I/O scanner»).
|
||
|
Réseau WiFi |
Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 GHz, support « Roaming » international (IEEE 802.11d) ; Sélection dynamique de fréquence (DFS) pour faciliter le choix de la meilleure fréquence autour des réseaux existants; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; Contrôle de la puissance d’émission (TPC)
|
||
|
Vitesse liaison radio |
Jusqu’à 108 Mbps (mode super AG),
|
||
|
Canaux |
2.4 GHz (802.11b/g): 14 canaux / 5 GHz (801.11a/h): 24 canaux
|
||
|
Puissance émise |
Emetteur +20 dBm (TPC)
|
||
|
Sensibilité |
Récepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b
|
||
|
Antenne |
1 antenne 2 dBi 2.4 et 5 GHz, connecteur type RP-SMA
|
||
|
Type de modulation |
OFDM: BPSK, QPSK, 16QAM, 64QAM et DSSS: DBPSK, DQPSK, CCK
|
||
|
Sécurité |
WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS supplicant & authenticator), filtrage des adresses MAC, contrôle de l’émission « broadcast » du SSID
|
||
|
Modes |
Point d’accès pour création d’une d’infrastructure de réseau sans fil WiFi, « bridge » pour la connexion d’équipements Ethernet, MODBUS/TCP et Ethernet/IP à ce réseau, mode répéteur (WDS), support des modes infrastructure, AD-HOC, bridge routeur et « fast roaming < 50 ms »
|
||
|
Administration |
Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), agent SNMP, ACKSYS NDM
|
||
|
Signalisation |
DELs de signalisation de l’activité réseau LAN, WLAN, Ethernet 10/100 Mbps, alimentation, niveau de réception radio
|
||
|
Alimentation |
Depuis le châssis du M340/M580 (+24VDC)
|
||
|
Consommation |
3.5 W typique
|
||
|
Hot swap |
PMXNOW0300 est «hot swap»; il peut ainsi être remplacé sans arrêter le système pour une maintenance simplifiée
|
||
|
Dimensions & Poids |
Module simple slot (L : 97 x l : 32 x h : 104 mm), poids : 200 g
|
||
|
Environnement |
-20°C à +70°C (HR 5-95%) sans condensation, stockage : -40°C à +80°C
|
| The M340 / M580 acts as a modbus-tcp server. VijeoCitect and UnityPro software are modbus-tcp clients. In that case the Ethernet port of the M340 / M580 CPU is connected to the PMXNOW0300 wireless module and there is no need for an extra BMX NOE in-chassis module. |
| In this network architecture, we take the benefit of the embedded Ethernet switch capabilities of PMXNOW0300 to connect up to 3 x M340 / M580 PLCs together. There will be no need for an external Ethernet switch. |
| In the use case pictured above we want to read and/or write some of the process data values both ways. We can use the READ_VAR / WRITE_VAR function blocks just like if both PLCs were connected on an Ethernet cable. We do not need any extra BMX NOE in chassis module. |
| Global Data requires a BMX NOE to be connected to the PMXNOW0300. |

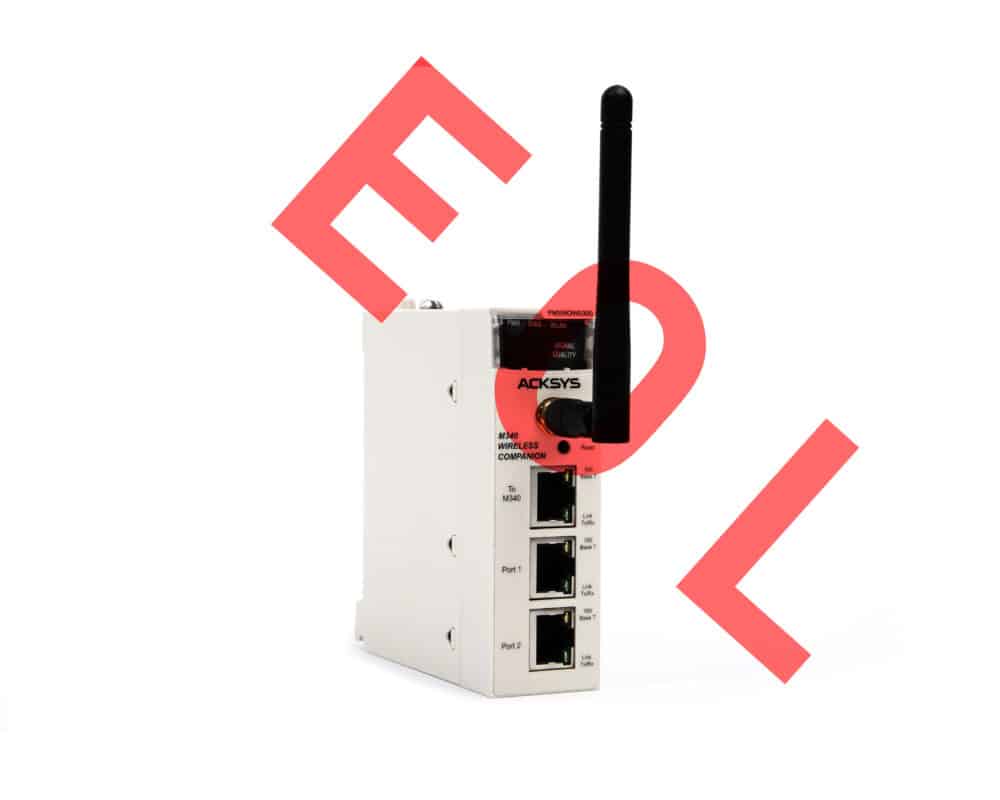

NOTE : Le produit PMXNOW0300 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
|
PMXNOW0300 |
Point d’accès WiFi, bridge Ethernet 3 ports et répéteur WDS (WiFi IEEE 802.11 a/b/g/h) pour plateforme M340/M580, alimentation 24V depuis le châssis du M340/M580, livré avec une antenne 2 dBi omnidirectionnelle bi-bande (2.4 / 5 GHz) et le câble de connexion Ethernet au M340/M580
|
