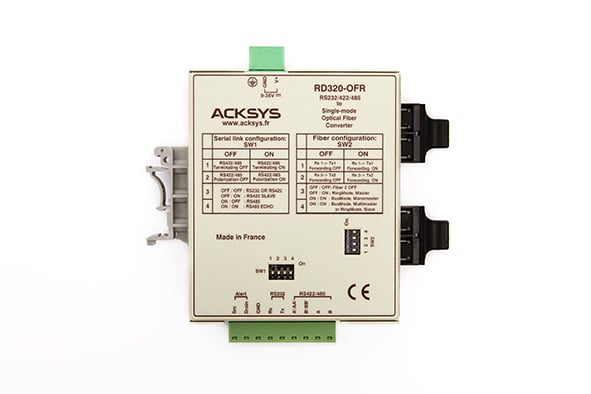

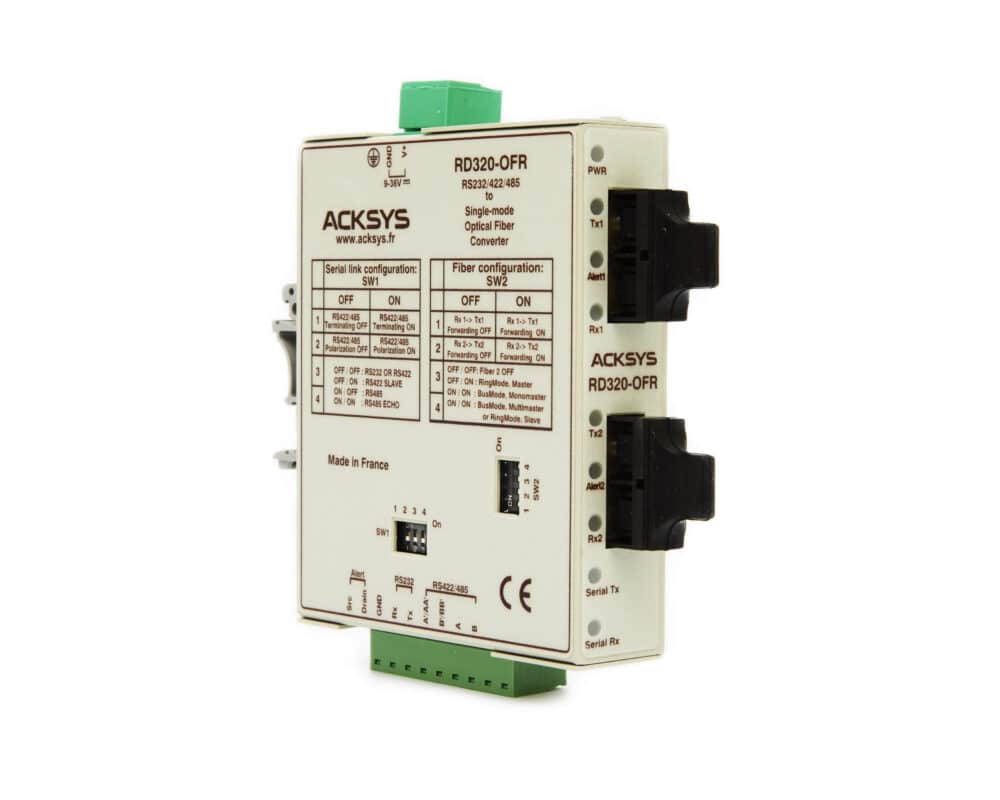

RD320-OFR

L’utilisation de la fibre optique autorise une bande passante plus élevée tout en offrant une totale immunité aux interférences EMI/RFI ainsi qu’une sécurité accrue.

La fibre optique offre encore bien d’autres avantages : utilisation sans risque dans un environnement explosif, pas d’émission CEM, élimination des boucles de masse, immunité à la foudre et aux environnements haute tension, elles sont enfin plus légères, moins encombrantes, inertes et résistantes à la corrosion …

« Plug & Play » : un mécanisme original de configuration entièrement automatisé (CPLD) vous affranchit de l’opération fastidieuse du réglage des paramètres de la liaison série.

La série RD320-OFx offre en standard un mécanisme permanent de contrôle de rupture des fibres optiques et signale sur une DEL et un contact sec toute anomalie.

Sa petite taille, sa robustesse, ses caractéristiques techniques innovantes et sa grande adaptabilité en font un produit vraiment universel capable de répondre à tous les besoins de l’industrie.

Topologie point à point

Cette configuration permet de contrôler un équipement unique qui serait dans une zone perturbée ou distante. La ligne optique est totalement insensible aux parasites EMI/RFI.

Topologie en anneau simple

Ce type de topologie permet de réaliser un anneau simple dans lequel le maître est au milieu.

Topologie en bus mono-maître

Chaque convertisseur permet de relier un ou plusieurs équipements périphériques « esclaves » pilotés par une station « maître » qui régit les échanges à partir de séquences avec adressage.

Toutes les stations « esclaves » reçoivent les données émises par la station « maître » et les réponses ne sont reçues que par la station « maître ».

Topologie en bus duo-maître

Dans cette configuration, les données émises par la station « maître » A sont reçues par l’ensemble des stations esclaves ainsi que par la station B dite de secours.
Les réponses d’une station « esclave » sont reçues par l’ensemble des stations « esclaves », ainsi que par les stations « maîtres » A et B.

Ce type de configuration apporte une sécurité coté application car la station « maître » B garantit la poursuite du fonctionnement et ce en cas de panne de la station « maître » A ou de coupure de la liaison fibre optique.

Les stations « maîtres » A et B peuvent n’être qu’une seule et unique station, avec deux ports série indépendants.

Topologie en anneau de fibre redondante (tolérance de panne)

Un seul anneau est utilisé dans cette configuration mais les mêmes données sont transmissent simultanément sur les deux anneaux, il s’agit d’une topologie mono-maître. Ce dernier ne retransmet pas ce qu’il reçoit pour que les données ne transitent pas indéfiniment.
En cas de coupure d’une fibre, les équipements recevront quand même les informations sur l’autre ligne.

Topologie à double anneau et double maître

Cette topologie sera utilisée lorsqu’un équipement doit répondre à des maîtres différents sur des réseaux distincts.
Le RD300-OFR peut également servir comme simple répéteur ou comme convertisseur d’interface fibre optique pour être compatible avec d’autres équipements.

Topologie point à point avec liaison doublée

Cette topologie sera utilisée lorsqu’une partie seulement du site est perturbée par des champs électromagnétiques.
La redondance assure une double sécurité pour cette liaison sensible, ajouté à la visualisation sur une DELs et à l’activation d’un contact sec en cas de problème sur une fibre.

Topologie en étoile

Le convertisseur intervient comme un prolongateur de réseau RS485 et permet donc également une topologie en étoile dans un environnement perturbé.

NOTE : Le produit RD320-OFR a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
