Gamme UNXUNI

Vitesse

Possibilité de sélectionner des vitesses non-standard

Format

Format Asynchrone. 5, 6, 7 ou 8 bits par caractère. 1, 1^1/2, 2 bits de stop.

Parité paire, impaire, Mark, Space ou aucune

Taille des tampons

128 octets sur chaque voie en émission et en réception, seuil FIFO programmable

Contrôle de flux

Matériel (RTS/CTS) et/ou logiciel (XON/XOFF)

Dimensions

140,7mm (L) x 106,7 mm (H)

Consommation

+5V : 100 mA max., +12V et -12V : 96 mA max. (carte seule)

Conditions d’utilisation

-5°C à +65°C (toutes nos cartes sont soumises en sortie de production à des
tests cycliques entre -20°C et +80°C)

Normes

CE

Pilotes de périphériques

Pilotes de périphériques pour Windows et Linux, se pilotent comme des ports COM standards

Nombre de voies

4 ou 8

Interface de ligne

RS232, voies 1 et 5 commutables en RS422

Connectique

Sub D25 mâle

RS232 : TxD, RxD, RTS, DTR, CTS, DCD, RI, DSR

RS422 : TxA, TxB, RxA, RxB (120 ohms sur paire RxA, RxB)

Protection

Tous les signaux sont protégés contre les surtensions et les décharges électrostatiques

Vitesse max.

RS232 : 120 kbps

RS422 : 5 Mbps

Indicateur d’activité

1 LED Alim

Dimensions / Poids

Modèle 4 voies : 110mm (L) x 157 mm(l) x 38 mm(H), poids = 550g

Modèle 8 voies : 203mm (L) x 157 mm(l) x 38 mm(H), poids = 955g

Longueur du câble entre le boitier et la carte : 900mm.

Consommation

UNXBP232-4 : +5V 20mA max +/-12V 60mA max

UNXBP232-8 : +5V 30mA max +/-12V 120mA max

Nombre de voies

4 ou 8

Interface de ligne

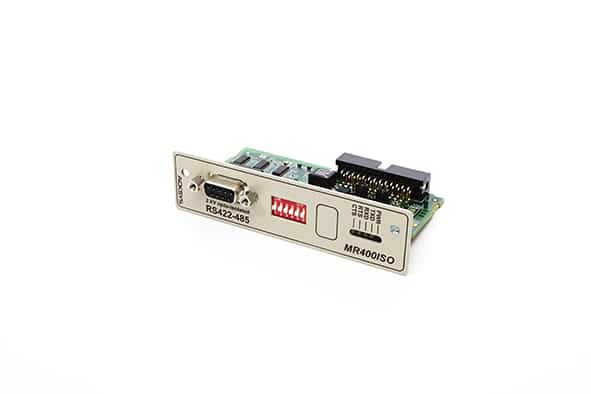

Définie voie par voie par un module dédié : MR232-ISO pour la RS232 isolée, MR400-ISO pour la RS422/RS485 isolée, MRBdC pour la boucle de courant 20 mA isolée

Retournement automatique en mode RS485

Connectique

RS232

RS422/RS485

Boucle de courant

Sub D25 femelle (TxD, RxD, RTS/DTR au choix, CTS/DCD/RI/DSR au choix)

Sub D9 femelle (TxD, RxD, RTS, CTS)

Sub D25 femelle (TxD, RxD)

Protection

Tous les signaux sont protégés contre les surtensions, les décharges électrostatiques et filtrés en HF

Isolation galvanique : 2 kV eff.

Vitesse max.

RS232

RS422/RS485

Boucle de courant

230 kbps

5 Mbps

57.6 kbps

Indicateurs d’activité

5 LEDs (Alim, TxD, RxD, le signal sortant choisi, le signal entrant choisi) par voie

Dimensions

255mm (L) x 128 mm(l) x 86 mm(H), poids en 4 voies : 1100g, poids en 8 voies : 1580g

Longueur du câble : 70 cm min / 75 cm max

Consommation

Avec 8 MR232 : 1.2 A

Avec 4 MR232 : 580 mA

Avec 8 MR400 : 800 mA

Avec 4 MR400 : 400 mA

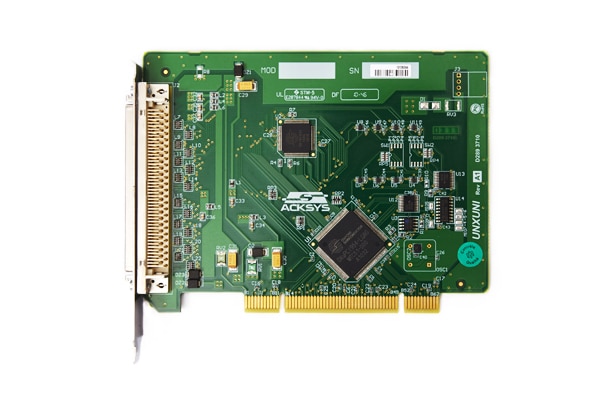

UNXUNI-TTL-4

Carte UNX 4 voies pour bus PCI universel (PCI et PCI-X)

UNXUNI-TTL-8

Carte UNX 8 voies pour bus PCI universel (PCI et PCI-X)

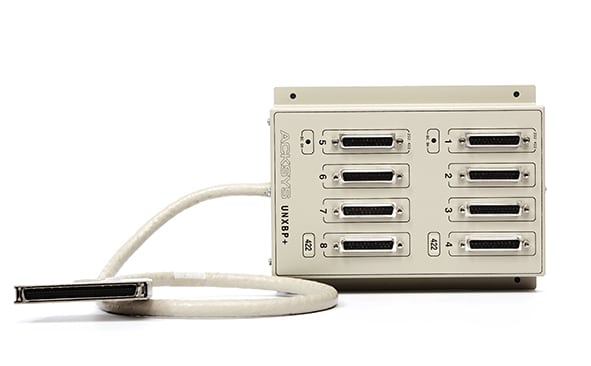

UNXBP232-4M

Boîtier 4 voies RS232 pour carte UNXUNI

UNXBP232-8M

Boîtier 8 voies RS232 pour carte UNXUNI

UNXBP-422-4F

Boîtier 4 voies RS422 pour carte UNXUNI

UNXBP-422-8F

Boîtier 8 voies RS422 pour carte UNXUNI

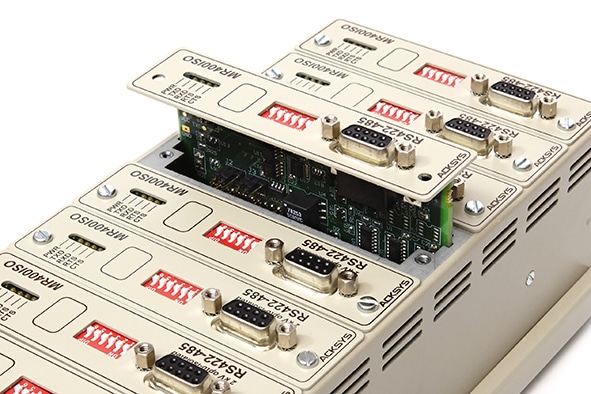

UNXBPMR-xxxx

Boîtier modulaire 4 voies pour carte UNXUNI

UNXBPMR-xxxxxxxx

Boîtier modulaire 8 voies pour carte UNXUNI

x = 2 pour un module MR232-ISO

x = 4 pour un module MR400-ISO

x = B pour un module MRBdC
