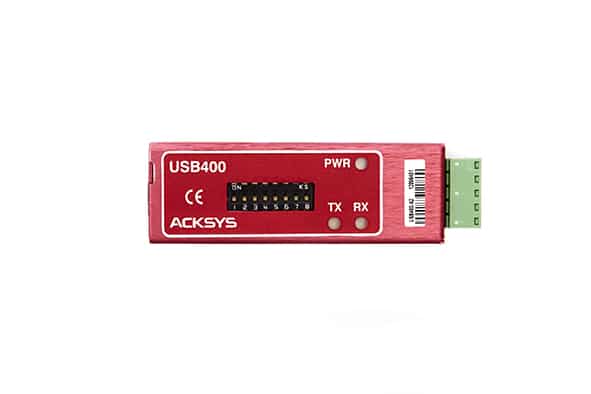

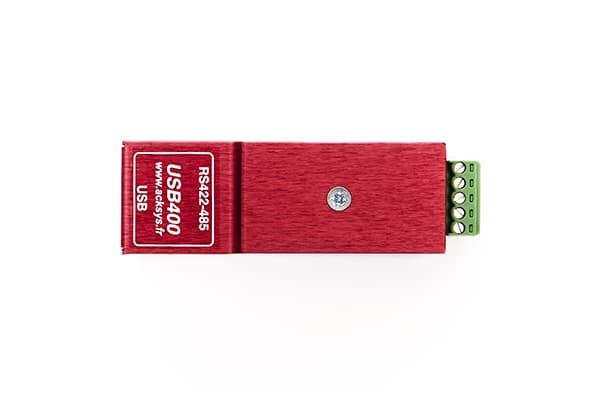

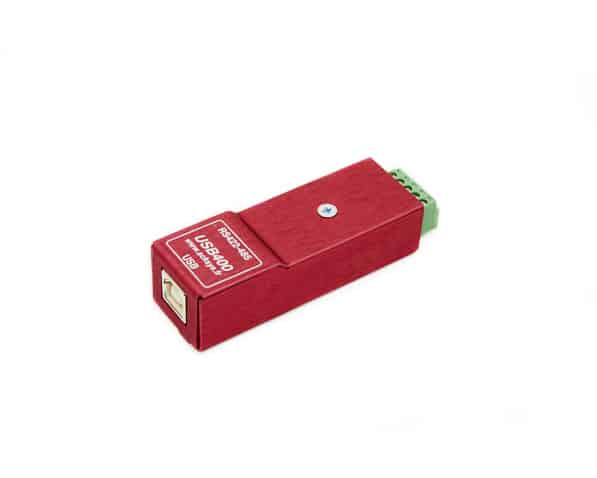

USB400

Interfaces

1 port série asynchrone RS422/RS485 sur bus USB

Signaux RS

Mode RS422 : A, A’, B, B’ et GND – Mode RS485 : AA’, BB’ et GND

Format

Format asynchrone. 5, 6, 7 ou 8 bits par caractère. 1, 1^1/2, 2 bits de stop, parité paire, impaire, mark, space ou aucune

Vitesse

De 50 à 921,6 Kbps

Taille des tampons

32 octets

Contrôle de flux

Matériel (RTS/CTS) et/ou logiciel (XON/XOFF) avec retournement automatique de la ligne en mode RS485

Connecteurs RS

Bornier à vis débrochable 5 points

Protection

Décharges électrostatiques (ESD) 15 KV, filtrage HF

Signalisation

2 DELs qui indiquent l’activité sur les lignes TxD et TxD plus 1 DEL d’alimentation

Alimentation

Depuis le bus USB

Systèmes d’exploitation

Windows 9x, Windows 2000, Windows XP

Consommation

0,4 W maximum

Configuration

Équipement« Plug & Play » configuration rapide et simple sous Windows, la polarisation, la terminaison de ligne, les modes RS422/RS485 sont configurables (mini interrupteurs)

CEM

Émission NF EN 55022 résidentiel, immunité NF EN 61000-6-2 industriel

Environnement

Température de fonctionnement comprise entre -5°C et +65°C, stockage -40°C à +80°C, humidité relative 0 à 95% RH sans condensation

Montage

« Dongle », livré avec un câble USB de 2 mètres type A/B

Dimensions

73 mm (L) x 25 mm (l) x 21 mm (H)

Poids

36 g

Accessoires

Tournevis miniature inclus pour raccorder le câble série RS422/485 à votre USB400

USB400

1 port série RS422/485, alimentation depuis bus USB, livré avec câble USB A/B (2 m)
