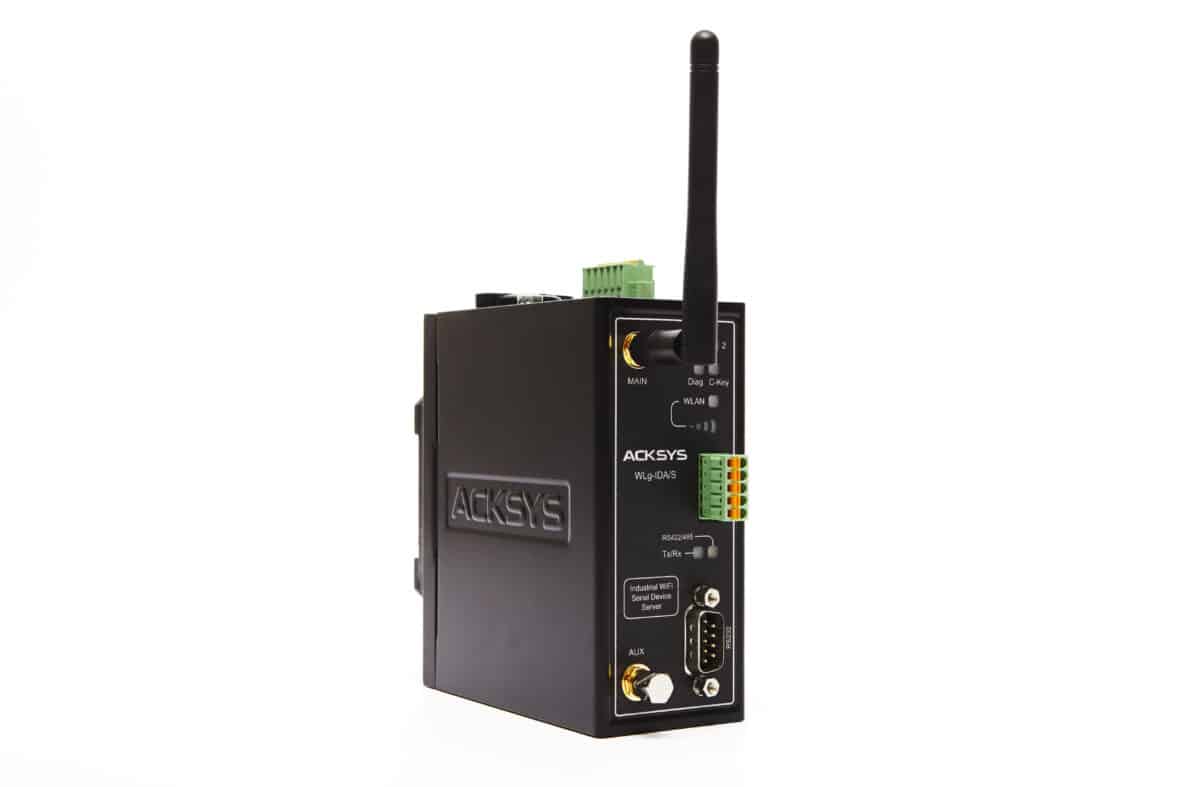

Pont WiFi Indoor

Liaison série

Interface série RS232 / 422 / 485, 250 Kbps

Signaux RS disponibles

Mode RS232 : TxD, RxD, RTS, DTR, CTS, DCD, DSR, RI

Mode RS422 / RS485 : -Tx, +Tx, -Rx, +Rx (Les signaux RS422/485 +RX et –RX peuvent être polarisés)

Connectique

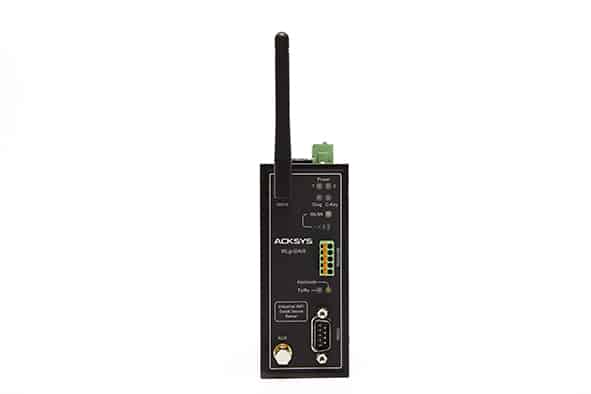

Connexion par connecteur SUB D9 male pour la liaison RS232, bornier amovible 5 points coté RS422/485

Réseau WiFi

Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 Ghz, support « Roaming » international (IEEE 802.11d) ; Sélection dynamique de fréquence (DFS) pour faciliter le choix de la meilleure fréquence autour des réseaux existants IEEE 802.11 a/b/g/h ; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; Contrôle de la puissance d’émission (TPC); basé sur le chip set ATHEROS AR5414 (AR5006XS), « fast roaming < 50 ms »

Vitesse liaison radio

Jusqu’à 108 Mbps (mode super AG)

Canaux

13 canaux (modes b/g), 8 canaux (mode a), 11 canaux (mode h)

Puissance émise

Emetteur +20 dBm (TPC)

Sensibilité

Récepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b

Antenne

1 antenne 2 dBi 2.4 / 5 GHz connecteur type RP-SMA + 1 connecteur antenne supplémentaire (diversité)

Type de modulation

OFDM : BPSK, QPSK, 16QAM, 64QAM, DSSS : DBPSK, DQPSK, CCK

Sécurité

WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS)

Modes

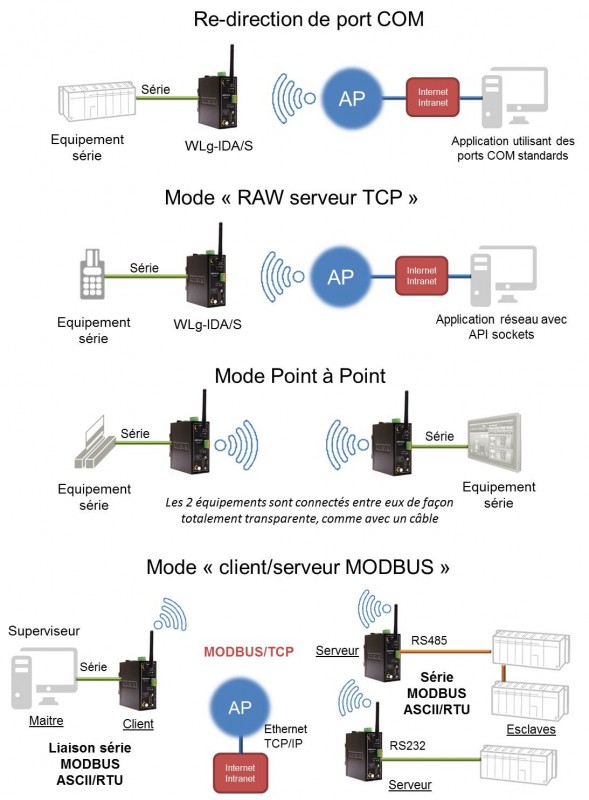

Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC221, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII, communication directe (ad hoc) ou par point d’accès

Administration

Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), TELNET, agent SNMP, ACKSYS NDM Le WLg-IDA/N utilise également une clé amovible « C-Key » optionnelle pour la sauvegarde / restauration de la configuration du produit pour faciliter les opérations de maintenance

Systèmes d’exploitation

Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP

Signalisation

Activité réseau WLAN, TxD, RxD, mode, diagnostic, alimentation et niveau radio sur DELs

Alarme

Sortie relais : défaut alimentation, défaut de connexion WLAN ou chien de garde Relais  « 1 FORM B », 60V 0.15A, contacts sur connecteur amovible « cage à ressorts »

Alimentation

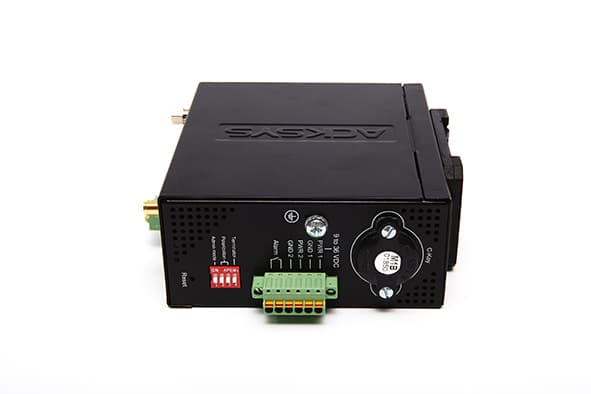

Alimentation double entrée de +9VDC à +36VDC sur connecteur amovible « cage à ressorts », consommation 4.5W typique

Dimensions

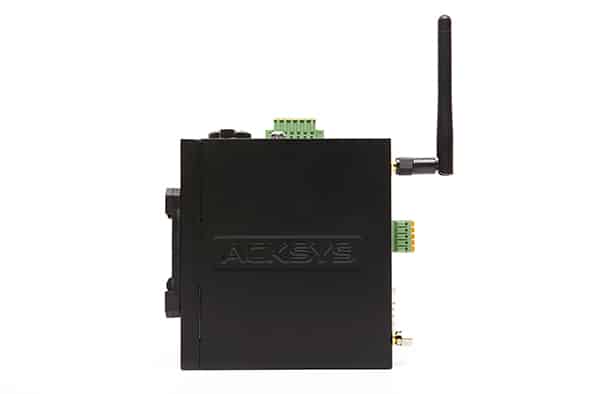

Boîtier en métal IP30 (L : 110 x l : 50 x h : 120 mm) anti-chocs et anti-vibrations, 550 g

Normes

MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations)EN 301489-17 & EN 61000-6-2 (CEM)

Environnement

Température de fonctionnement : -25°C à +70°C, stockage -65°C à +100°C Humidité relative : 5% à 95% sans condensation, indice de protection IP30
