WLg-xROAD/S

Liaison série

Interface série RS232 / 422 / 485 (connecteur SUB D9), 250 Kbps


Signaux RS disponibles

Mode RS232 : TxD, RxD, RTS, DTR, CTS, DCD, DSR, RI

Mode RS422 / RS485 : -Tx, +Tx, -Rx, +Rx ⁽¹⁾

Connectique

9-points cage à ressorts pour les signaux RS, 2 points pour l’alimentation, sortie presse-étoupe

Réseau WiFi

Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 Ghz, support « Roaming » international (IEEE 802.11d) ; Sélection dynamique de fréquence (DFS) pour faciliter le choix de la meilleure fréquence autour des réseaux existants IEEE 802.11 a/b/g/h ; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; Contrôle de la puissance d’émission (TPC); basé sur le chip set ATHEROS AR5414 (AR5006XS), « fast roaming < 50 ms »

Vitesse liaison radio

Jusqu’à 108 Mbps (mode super AG)

Canaux

13 canaux (modes b/g), 8 canaux (mode a), 11 canaux (mode h)

Puissance émise

Emetteur +20 dBm (TPC)

Sensibilité

Récepteur -92 dBm en IEEE 802.11 a/G et -95 dBm en IEEE 802.11b

Antenne

Antenne externe bi-bande 2 dBi sur connecteur RP-SMA

Type de modulation

OFDM : BPSK, QPSK, 16QAM, 64QAM

DSSS : DBPSK, DQPSK, CCK

Sécurité

WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS)

Modes

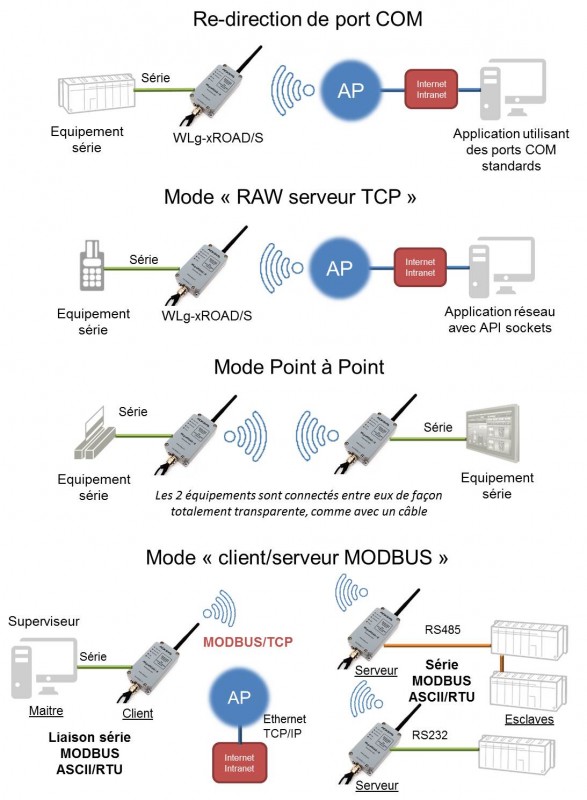

Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC221, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII, communication directe (ad hoc) ou par point d’accès

Administration

Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), TELNET, agent SNMP, ACKSYS NDM

Systèmes d’exploitation

Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP

Signalisation

Activité réseau WLAN, TxD, RxD, mode, diagnostic et alimentation sur DELs

Alimentation

+9VDC à +50VDC, consommation 3.5 Watts typique

Dimensions

Boîtier durci en fonte d’aluminium

Poids : 330g (avec câble série 40 cm), dimensions : L : 115 mm x l : 64 mm x h : 35 mm

Normes

MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations)
EN 301489-17 & EN 61000-6-2 (CEM), UTAC E2, IP65

Environnement

Température de fonctionnement : -25°C à +70°C, stockage -40°C à +80°C
Humidité relative : 0% à 99% sans condensation

(1) : Les signaux RS422/485 +RX et –RX peuvent être polarisés

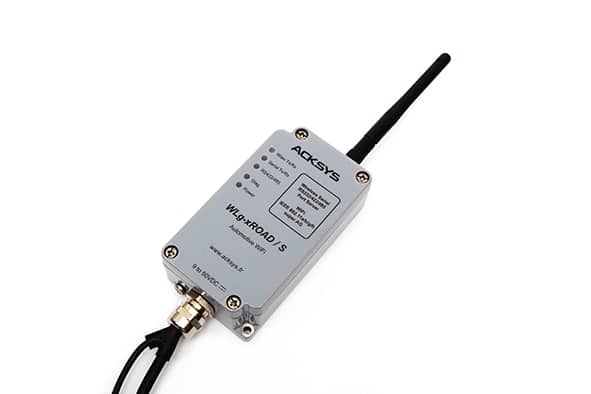

WLg-xROAD/S

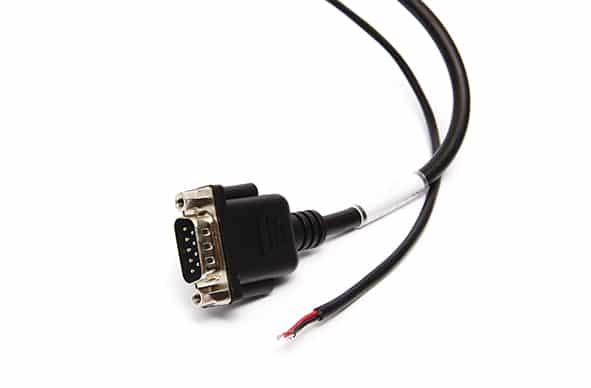

Passerelle série sans fil RS232/RS422/RS485 vers Ethernet IEEE 802.11 a/b/g/h (WiFi 2.4 / 5 GHz), avec re-directeur de ports COM sous Windows (ViP), logiciel passerelle MODBUS/TCP, alimentation DC 50V, antenne intégrée et connecteur RSMA pour antenne externe, câble série 40cm avec connecteur SUB D9 mâle
